Diametro interno
Il diametro interno è la misura dell’interno del foro o dell’apertura di componenti come fibbie, anelli e terminali per cordino, ed è usato come riferimento per scegliere la larghezza e lo spessore del nastro, del filo o del cordino da infilare.
Sommario6 sezioni
Definizione e panoramica
Il diametro interno è la dimensione interna dell’apertura attraverso cui passano nastro, cordino, corda e materiali simili, anziché la parte esterna del componente. Per anelli e minuteria simile, si riferisce spesso alla larghezza dell’apertura di infilatura e costituisce un’indicazione di base per determinare la compatibilità dei materiali.
Il termine dimensione interna viene usato quasi con lo stesso significato. Tuttavia, per anelli circolari e terminali per cordino, può indicare non solo la larghezza interna, ma anche la dimensione interna verticale, oppure una combinazione di diametro interno e diametro esterno.
Materiali e struttura
Il diametro interno è una designazione dimensionale e non indica il nome di un materiale né il tipo di componente. I componenti applicabili includono modelli in metallo e in resina, e la larghezza effettiva dell’apertura varia in base alla forma, ad esempio quadrata, a D, rotonda o con meccanismo di scorrimento.
Anche a parità di diametro interno dichiarato, la facilità di infilatura del nastro e la precisione con cui si assesta dopo il ripiegamento variano a seconda del diametro del filo del componente, dell’arrotondamento degli angoli, della barra divisoria centrale e della presenza di parti mobili.
Come vengono espresse le taglie
Il diametro interno degli anelli è spesso indicato in millimetri come larghezza interna nella direzione in cui passa il nastro. Ad esempio, anche se il diametro interno corrisponde alla larghezza del nastro, l’infilatura può comunque essere difficile a seconda dello spessore del nastro e della rigidità della trama.
Per i componenti rotondi, il diametro interno può essere indicato come diametro, mentre per i terminali tubolari per cordino può essere espresso tramite le dimensioni interne verticale e orizzontale. Il diametro esterno è la dimensione complessiva del componente ed è distinto dal diametro interno, che indica direttamente la larghezza del nastro che può passare attraverso.
- Diametro interno: la dimensione interna dell’apertura o del foro di infilatura.
- Diametro esterno: la dimensione complessiva, compresa la circonferenza esterna del componente.
- Dimensione interna effettiva: un concetto per verificare il range reale attraverso cui passa il materiale, escludendo angoli e barre divisorie.
Principali applicazioni
Il diametro interno viene usato nella selezione di anelli a D, anelli rettangolari, regolatori a scorrimento e anelli per fibbia per manici di borse e nastri a spalla. Scegliere un’apertura di infilatura che corrisponda alla larghezza della cintura o della cinghia rende più facili il montaggio e la regolazione della lunghezza.

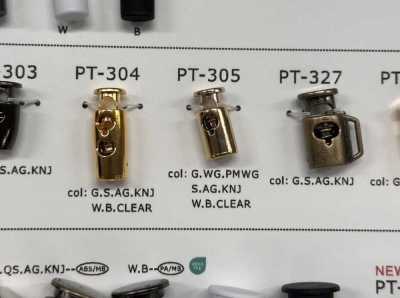

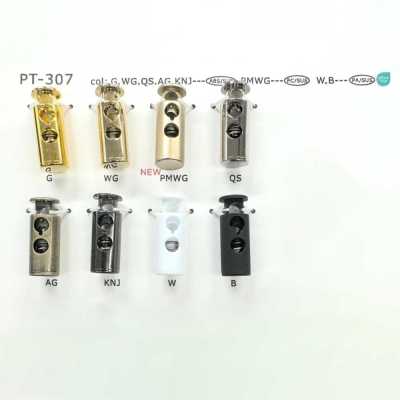

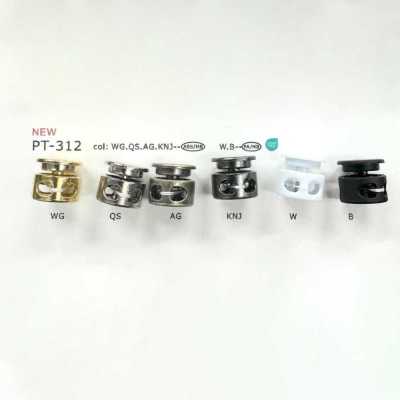

Anche per fermacordini, terminali per cordino e doppi anelli, si verifica il diametro interno o la dimensione interna per confermare la compatibilità con lo spessore del cordino o della corda. Nelle applicazioni per l’abbigliamento, ciò riguarda i componenti per la regolazione in vita, i cordini di sospensione e le cinghie applicate.
Selezione e precauzioni
Scegliere non solo in base alla larghezza del nastro da infilare, ma considerando anche lo spessore del nastro, lo spessore delle parti sovrapposte e la rigidità dopo la cucitura. Per le specifiche in cui il nastro viene ripiegato attraverso regolatori a scorrimento e componenti simili, è importante verificare non solo se passa da piatto, ma anche mediante prove su prototipo nella reale sequenza di infilatura.
Per le sezioni portanti, controllare non solo il diametro interno ma anche il materiale del componente, il diametro del filo, la struttura e l’eventuale indicazione di portata. Per i componenti metallici, fare attenzione anche a ruggine e scolorimento della placcatura; per i componenti in resina, prestare attenzione a una durabilità adatta all’applicazione. Per i prodotti sottoposti a rilevamento aghi, confermare in anticipo se viene utilizzato metallo e se il prodotto soddisfa le condizioni di compatibilità con il rilevatore di aghi.
Domande frequenti
Il diametro interno o quello esterno deve corrispondere alla larghezza del nastro?
La compatibilità con la larghezza del nastro dovrebbe, in linea di principio, essere verificata in base al diametro interno. Il diametro esterno influisce sull’aspetto complessivo del componente e sullo spazio di installazione, ma non indica la dimensione dell’apertura di infilatura. Per le specifiche in cui il nastro viene ripiegato, verificare il pezzo reale includendo lo spessore.
Posso infilare un nastro della stessa larghezza del diametro interno?
Può passare se il nastro è piatto e sottile, ma l’infilatura può diventare difficile a seconda dello spessore del nastro, della rigidità dei bordi, degli angoli interni del componente e dello spessore dell’eventuale barra divisoria. In particolare, per la minuteria di regolazione, considerare lo spessore creato dal ripiegamento e confermare l’operatività con un prototipo.
Quando si usano anelli metallici, cosa va controllato oltre al diametro interno?
Controllare la resistenza rispetto al carico previsto, il diametro del filo e la struttura del giunto, la finitura superficiale ed eventuali rischi di ruggine o scolorimento. Per i prodotti che entrano in contatto con la pelle o sono soggetti a rilevamento aghi, è inoltre necessario confermare le specifiche relative al nichel, se siano soddisfatte le condizioni di compatibilità con il rilevatore di aghi e l’effetto sul tessuto utilizzato.
